KONSTRUKCJI FOTOWOLTAICZNYCH

Składowe elementy konstrukcji
dla dachów płaskich

Konstrukcja nośna SOL-T15
Obejma mocująca SOL-OB1
Wiatrownica SOL-W
Klema mocująca SOL-FS3
Klema mocująca skrajna SOL-FS2
Śruba imbusowa M8
Łącznik

Konstrukcje do fotowoltaicznych ogniw słonecznych przeznaczone do montażu instalacji fotowoltaicznych na dachach płaskich, wykonane są z kształtowników stalowych, ogniowo cynkowanych, łączonych metodą klinczingu. Gwarantuje to nieuszkodzenie warstwy cynku, co prowadzi do osiągnięcia długotrwałości złącza.
Panele fotowoltaiczne mocowane są do konstrukcji specjalnymi klemami ze stopu aluminium oraz dokręconymi śrubami w nitonakrętki. Elementy te wykonane są ze stali nierdzewnej. W części dolnej instalacji przyklejone są nakładki wykonane z granulatu gumowego, odpornego na działanie czynników atmosferycznych. Spełniają one rolę amortyzatora wibracji i zwiększają współczynnik tarcia między podłożem i stelażem.
Konstrukcja nośna SOL-T15 może być mocowana za pomocą obejm SOL-OB (dwie sztuki) poprzez przykręcenie ich śrubami do bloczków betonowych lub obciążona owymi bloczkami.

Składowe elementy konstrukcji
dla dachów z blachy trapezowej

Listwa mocująca SOL-OP
Suwak z nakrętką SOL-SN
Klema mocująca SOL-FS3
Klema mocująca SOL-FS2
Śruba imbusowa M8

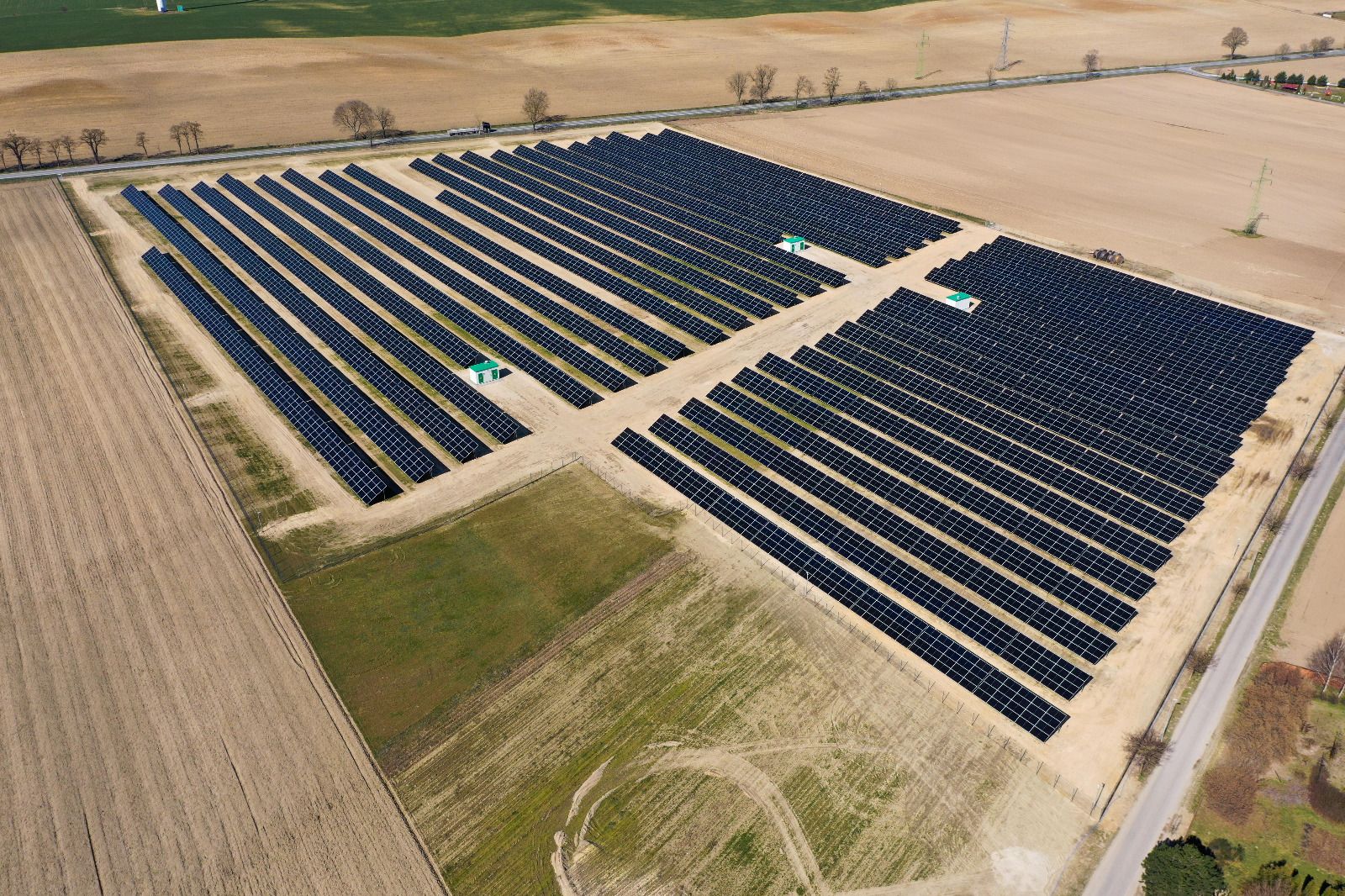

Składowe elementy konstrukcji
instalacji naziemnych

Konstrukcja wsporcza (nogi, poprzeczki, słupki)
Klema mocująca SOL-FS3
Klema mocująca skrajna SOL-FS2
Śruba imbusowa M8
Śruba z łbem sześciokątnym M-10
Łącznik (dla konstrukcji wielkogabarytowych)

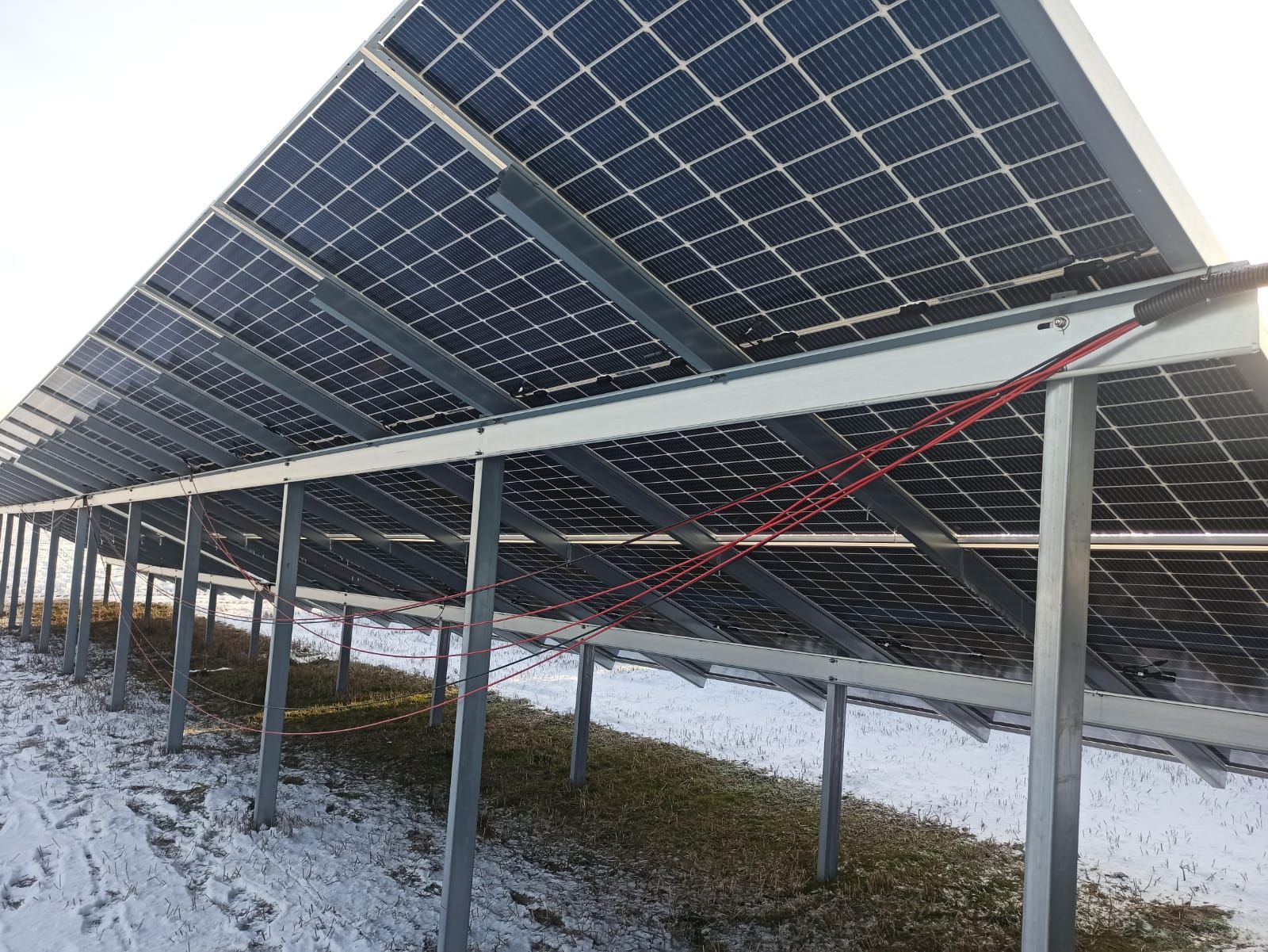

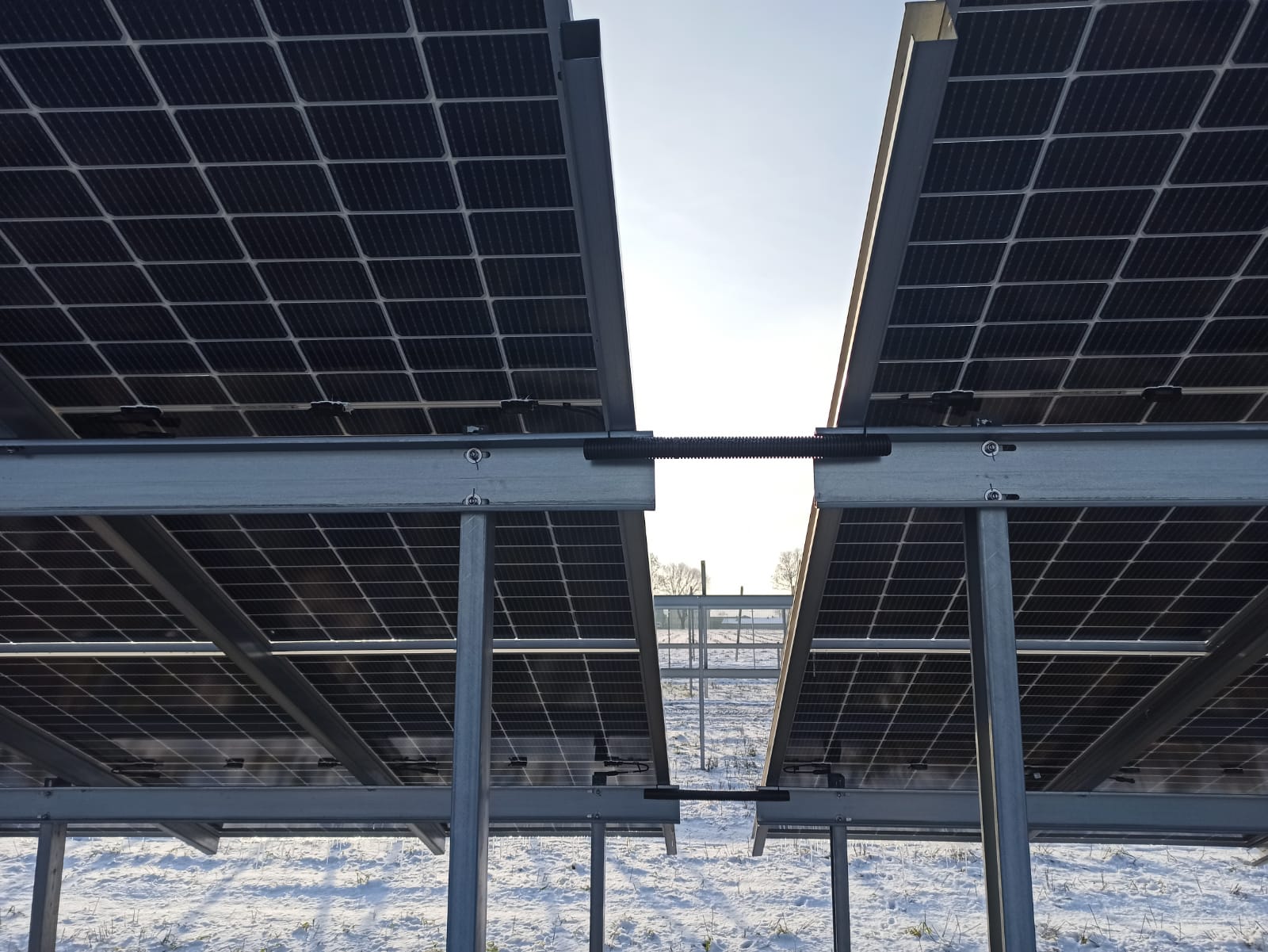

Konstrukcje do naziemnych instalacji fotowoltaicznych wykonane są z kształtowników stalowych, ogniowo cynkowanych.
Poszczególne elementy konstrukcji są montowane poprzez wbijanie lub są ze sobą skręcane śrubami ze stali nierdzewnej.
Panele fotowoltaiczne mocowane są do konstrukcji specjalnymi klemami ze stopu aluminium oraz wykonanymi ze stali nierdzewnej śrubami.
